液压万能试验机主要由主机部分、液压控制部分、检测部分、数据采集处理和控制部分、电器部分、附件等。

1.主机部分：由油缸，工作活塞，底座，工作台，立柱，上下移动衡量，试样夹持以及活动横梁等组成，主要功能是由试样夹持机构加紧和固定试样，对试样进行加载。

2.数据采集处理和控制部分：主要由数据采集，处理，控制电路，计算机软硬件系统，打印机，手动控制器件等组成，主要功能是完成整个系统的控制，各种参数的设置，显示，试验过程及试验结

果的记录，试验数据的处理，存储，试验结果的输出等功能。

3.液压控制部分：主要由油箱。高压油泵，送油阀，回油阀，电液比例阀，截止阀，测力油缸活塞，主机的工作油缸，工作活塞等组成。主要功能是控制试件的加紧及试件的加载。

4.检测部分：主要由负荷传感器(压力传感器)、电子引伸计，光电编码器等组成，主要功能是检测试验对象所受的试验力，变形及衡量运动的位移。

5.电器部分：其基本组成有各类继电器，交流接触器，开关按钮等，主要功能是油泵电机的开关，控制横梁升降机构的动作以及各种限位，过载保护等。

6.附件：主要由拉伸，压缩试验夹具，弯曲试验附件及其他特殊试验附件(各种钳口，夹头)等组成。其基本功能是通过更换夹具，完成各种特定的试验。

液压万能试验机和电子万能试验机的区别：

电子万能试验机与液压万能试验机均属于材料力学检测仪器，但在结构设计、使用性能、应用范围等方面具有各自的特点，用户可根据所在行业具体使用环境来决定选用电子万能试验机还是液压万能试验机。电子万能试验机与液压万能试验机的区别如下：

一、在结构特点上

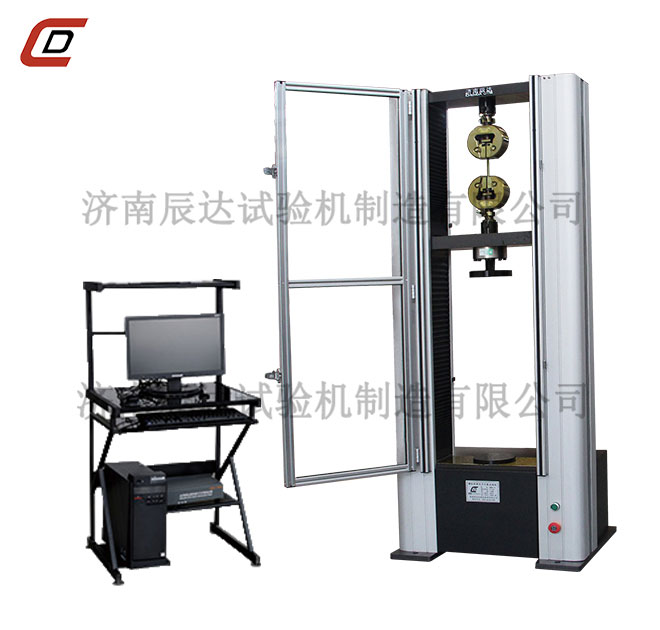

电子万能试验机主要有两种形式，同步带和减速机;在测力上电子万能试验机均采用负荷传感器。

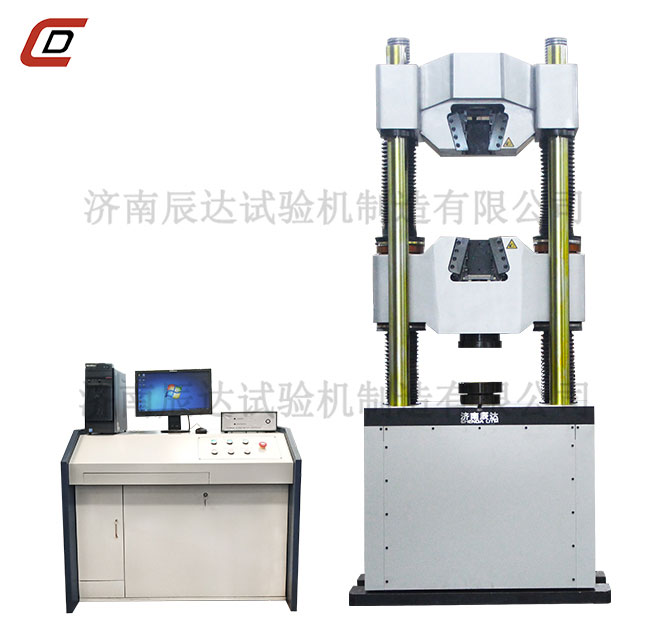

液压万能试验机主要采用高压液压源为动力源，而电液伺服类万能试验机则是采用伺服阀或比例阀作为控制元件进行控制，国内有些厂家亦已经采用高精度负荷传感器来进行测力。

二、在使用性能上

电子万能试验机，不用油源，所以更清洁，使用维护更方便;它的试验速度范围可进行调整，试验速度可达0.001mm/min～1000mm/min，速比可达100万倍之多，试验行程可按需要而定，更灵活;测力精度高，有些甚至能达到0.2%;体积小、重量轻、空间大、方便加配相应装置来做各项材料力学试验，真正做到了一机多用。目前国内的主流试验机厂家生产的电子万能试验机，均可以做到载荷控制、应变控制、位移控制所谓的三闭环控制。

液压万能试验机，受油源流量的限制，试验速度较低。手动液压万能试验机，操作较为简易，价格便宜，但控制精度较低;电液伺服万能试验机，则性能与电子万能试验机相比，除速度低外，控制精度也不逊色。

三、在应用范围上

电子万能试验机，广泛应用于各种金属、非金属及复合材料，如木材、塑料型材、电线电缆、纸张、薄膜、橡胶、医药、食品包装材料、织物等进行拉伸性能指标的测试、数字显示电子万能试验机适合于只求力值、抗拉强度、抗压强度等相关数据的用户，如需求取较为复杂参数，微机控制电子万能试验机是更好的选择。

从性价比来说，30T以下的电子万能试验机更有优势。液压万能试验机主要用于金属、非金属材料和零件、部件、构件的拉伸、压缩、弯曲等力学性能试验。液压万能试验机是工矿企业、建筑建材、质检中心、水利水电、桥梁工程、科研院所、大专院校力学试验室的理想的试验设备。而电液伺服万能试验机，则适合要求较高的钢铁、建材检测类的试验室。30T以上电液伺服万能试验机与电子万能试验机相比，更有价格优势。
