试验设备是各种试验研究的基础，也是试验设备不断更新的推动力。各种试验设备的设计与生产都与试验研究的需要密切相关。拉伸性能是工程材料的关键性能，因此，拉伸试验机的种类和型号也因材料的不同而异。这些拉伸试验机在结构和功能上大致相同，都是按照试验规范进行设计的，主要用于标准试样的拉伸试验。

但是随着新材料的不断出现，或者工程应用的特殊性和复杂性，通常需要对一些非标准试样进行锚固或拉伸试验。对于非标准试验，已有的试验机设备往往无法满足使用要求。而针对非标准试样重新定制试验机设备将产生大额费用，因此在现有的设备上进行改造并使其满足试验要求很有必要。

万能试验机构造和工作原理

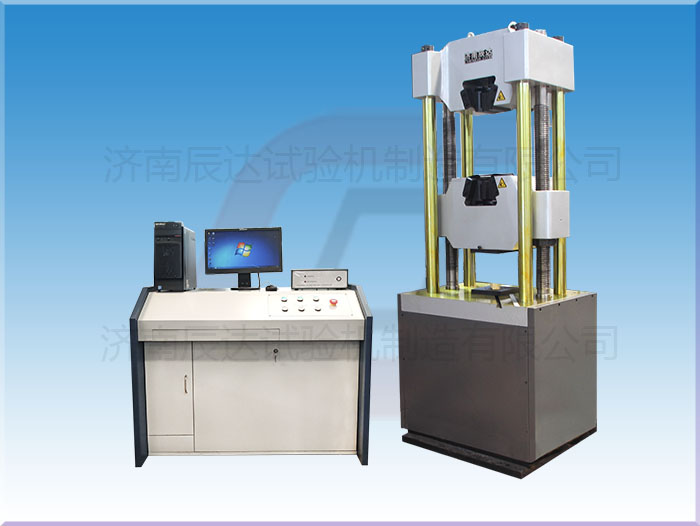

SHT4605微机控制电液伺服万能试验机主要由机座、4根立柱、2根丝杆、上横梁和下横梁等组成。其结构原理如下:

(1)机座内包括电机、油源、千斤顶部分，为试验机的动力部分;

(2)4根立柱底部与机座台面固定，并通过卡箍将上横梁固定于立柱顶部，使上横梁与立柱形成反力架;

(3)2根丝杆穿过机座台面，与机座台面相互独立，之间没有约束。丝杆由专门的电机驱动，可以同步旋转，丝杆旋转的同时可以带动下横梁上下移动，根据试样大小，调节下横梁到合适位置，丝杆停止旋转后下横梁的位置是固定不变的;

(4)上横梁和下横梁上配有夹具，用于加持试样;

(5)试样安装后，开启电源和油源，千斤顶将机座台面上顶，同时带动4根立柱和上横梁向上移动，因为下横梁的位置是固定的，因此上横梁向上移动将对试件产生拉力。

(6)上下横梁之间的拉伸空间为710mm。
